12um 640x512 USB Output Daqs Kompatt Modulu Termiku

Numru tal-Mudell

SG - HTM06U2 - T9

SG - HTM06U2 - T15

SG - HTM06U2 - T19

SG - HTM06U2 - T25

Modulu termali

Sensor tal-immaġini

Arrays tal-pjan fokali tal-vox mhux imkessaħ

Massimu. Riżoluzzjoni

640 × 512

Rata tal-qafas

Aġġustabbli, 6Hz għal 30Hz

Intervall tal-pixel

12μm

Band tal-mewġ tar-rispons

8μm sa 14μm

Netd

≤ 40mk (@ 25 ° C), F # = 1.0

Lenti (tul fokali)

9.1mm

15mm

19mm

25mm

Numru f

F1.0

F1.0

F1.0

F1.0

Ifov

1.3Mrad

0.8Mrad

0.6Mrad

0.48Mrad

Kamp viżiv (H × V)

48.3 ° × 38.6 °

29.3 ° × 23.4 °

22.8 ° × 18.4 °

17.46 ° × 14.01 °

Min. Distanza li tiffoka

2m

5m

7m

8m

Kejl tat-temperatura

Firxa tat-temperatura

- 20 ° C ~ + 150 ° C & 100 ° C ~ 550 ° C.

Preċiżjoni tat-temperatura

Massimu (± 2 ° C, ± 2%) f'temperatura ambjentali 25 ° C u temperatura tal-oġġett 'il fuq minn 0 ° C

Distanza tat-temperatura

(ibbażat fuq 0.65 × 0.65m)

10m (l-iktar 'il bogħod)

15m (l-iktar 'il bogħod)

20m (l-iktar 'il bogħod)

25m (l-iktar 'il bogħod)

Regola tat-termografija

3 Tipi ta 'Regola tal-Kejl tat-Temperatura, 21 Regoli (10 punti, 10 reġjuni, u 1 linja)

Output tad-dejta

Dejta dwar it-temperatura ta '16bit

Wiri tal-immaġini

Aġġustament tal-kuntrast

IVA

Aġġustament tal-luminożità

IVA

Paletti

15 paletti tal-kulur aġġustabbli, hot abjad default

Mod FFC (korrezzjoni tal-kamp ċatt)

Auto, manwal, korrezzjoni esterna

DDE

IVA

Ġenerali

Interfaċċa tal-ħardwer

USB2.0 FPC

Qawwa

DC 5V ± 5%

Konsum tal-enerġija

≤0.55w

≤0.55w

≤0.55w

≤0.65w

Vibrazzjoni u xokk

Vibrazzjoni: vibrazzjoni sinusojdali, 20 m / s ², 3 - assi

Xokk: nofs mewġa sine, 30 g / 11 ms, 3 - assi 6 -

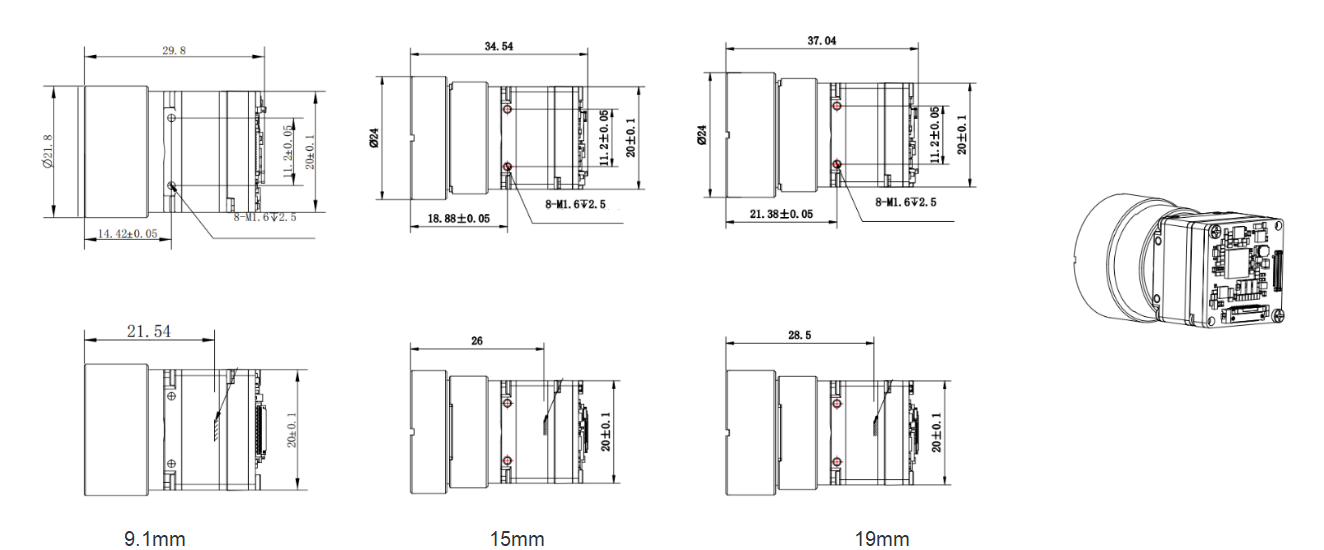

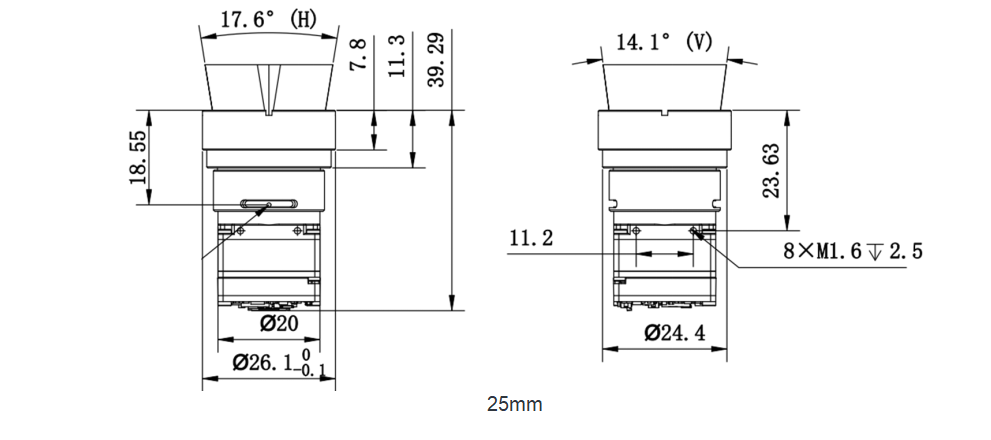

Dimensjoni (mm)

29.8 * 20 * 20mm

34.54 * 20 * 20mm

37.04 * 20 * 20mm

39.29 * 20 * 20mm

Piż

≤22g

≤28g

≤32g

≤33g

Temperatura tax-xogħol

- 40 ° C ~ 70 ° C.
